銅接觸線/CT
產品型號: ST
產品展商: 試驗變壓器/驗電器/介質損耗測試儀/微機繼電保護測試儀/接地線/絕緣墊/上海蘇特電氣有限公司
簡單介紹
扁平橡套軟電纜/單極組合式滑觸線/滑觸線指示燈/集電器/工字鋼滑車/扁平電纜/電車線/上海蘇特電器有限公司

銅接觸線/CT的詳細介紹

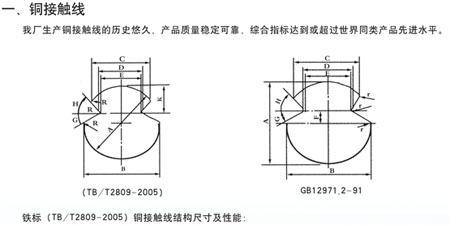

鐵標（TB/T2810-1991）尺寸偏差及機械性能表（見表1、表2）

表1　尺寸及偏差

型號	計算面積 m²	尺寸及偏差mm							尺寸及偏差		參考單位質量 kg/km
		尺寸及偏差mm							G	H
		A ±1%	B ±2%	C ±2%	D +4% -2%	E	K	R	G	H
		A ±1%	B ±2%	C ±2%	D +4% -2%	E	K	R	±1°
CT85	85	10.80	10.76	9.40	7.24	6.80	4.60	0.40	27	51	769
CT110	111	12.34	12.34	9.73	7.24	6.80	4.47	0.40	27	51	992
CT120	121	12.90	12.90	9.76	7.24	6.80	4.35	0.40	27	51	1082
CT150	151	14.40	14.40	9.71	7.24	6.80	4.00	0.40	27	51	1350
注：參考單位質量按密度8.94g/cm³計算

表2 機械性能

型號	拉斷力1/kn 不小于	伸長率1/% 不小于	扭轉至破壞圈數不小于	反復彎曲（至破壞）
型號	拉斷力1/kn 不小于	伸長率1/% 不小于	扭轉至破壞圈數不小于	彎曲半徑mm	次數不小于
CT85	31.82	2.7	3	25	8
CT110	39.96	3.0	3	25	8
CT120	41.75	3.0	3	25	8
CT150	51.79	3.3	3	30	8
注：1）試樣標距為250 mm 2）試樣標距為250 mm ，單項旋轉。

國標（GB12971.2-91）尺寸偏差及機械性能表（見表3、表4）

表3 雙溝型規格表

標稱截面 mm²	計算截面 mm²	尺寸及偏差mm							角度及偏差		標稱重量 kg/km	截面形狀及尺寸
		尺寸及偏差mm							G	H
		A ±1%	B ±2%	C ±2%	D +4 -2%	E	K	R	G	H
		A ±1%	B ±2%	C ±2%	D +4 -2%	E	K	R	±2°
65	65.2	9.30	10.19	8.05	5.70	5.32	2.50	0.60	35°	50°	580.0	圖1
85	85.4	10.80	11.76	8.05	5.70	5.32	2.50	0.60	35°	50°	760.0	圖1
85（T）	86.8	11.00	11.00	8.50	6.12	5.70	1.50	0.38	27°	51°	771.0	圖2
100	100.1	11.80	12.81	8.05	5.70	5.32	2.50	0.60	35°	50°	890.0	圖1
110	109.6	12.34	12.34	8.50	6.12	5.70	2.50	0.38	27°	51°	974.5	圖2
150	150.7	14.40	14.40	9.75	7.27	6.85	3.20	0.38	27
